シール原理

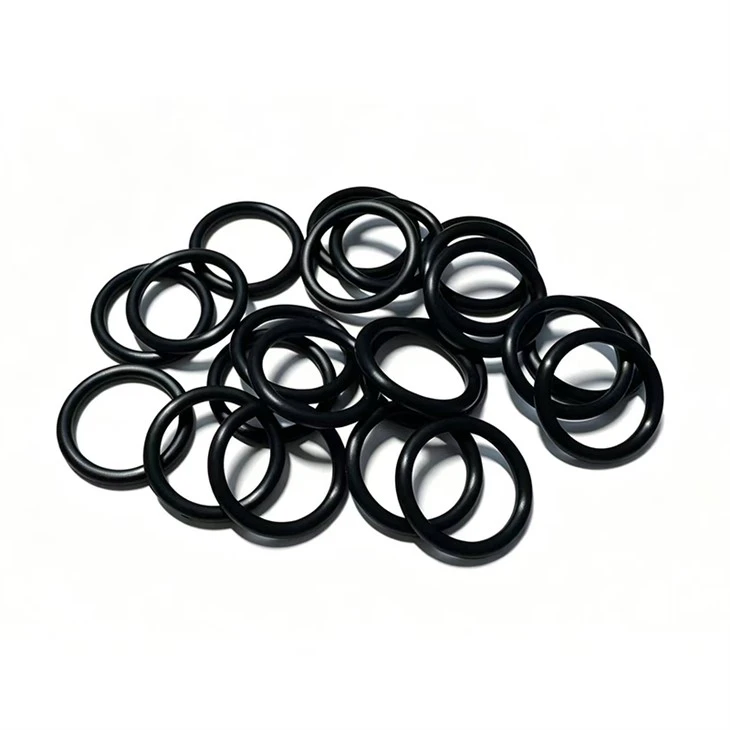

フッ素ゴムOリングは弾性変形と面圧を利用して機能します。
インストール中:
Oリングは溝の中で圧縮されています。
ゴム材料は弾性変形により復元力を発生します。
O リングとシール面の間の接触圧力はシステム圧力よりも高くなります。
圧縮されたゴムは、隙間を通る液体や気体の移動を阻止します。
静的用途の場合、シール性能は主に次の要素に依存します。
溝寸法
圧縮率
ゴム硬度
嵌合部品の表面仕上げ
一般的な圧縮範囲:
| 応用 | 推奨される圧縮 |
|---|---|
| 静的アキシアルシール | 15%-30% |
| 静的ラジアルシール | 20%-35% |
| ダイナミックシール |
10%-20%
|
圧力条件
O リング自体が変形することでシールを実現します。高圧システムの場合:
バックアップリングが必要な場合があります
溝のクリアランスを管理する必要がある
素材の硬さの調整が必要な場合があります
一般的な産業用途では、FKM O リングが次の用途で使用されます。
油圧システム
燃料システム
バルブアセンブリ
ポンプのシール構造
| 構造部 | 関数 |
|---|---|
| 円形断面- | 全周にわたって均一なシール接触を実現 |
| エラストマーボディ | 圧縮下で変形して表面の凹凸を埋める |
| シール面 | ハウジングとシャフト/フランジの表面に接触し、流体の漏れをブロックします。 |
当社を選ぶ理由
先進技術:
最先端の生産設備と熟練した研究開発チームを備えています。{0}{1}{2}
カスタマイズ機能:
お客様の特定の要件に合わせて設計されたカスタマイズされたソリューション。
グローバルな展開:
信頼性の高い製品と優れたサービスを世界中の顧客に提供することに専念しています。
実証済みの経験:
数十年にわたる業界のリーダーシップと継続的なイノベーションへの取り組み。
よくある質問：
フッ素ゴムOリングとは？
フッ素ゴム（FKM/FPM）を素材とした円形のシール部品です。加工溝内の弾性変形によりシールします。
FKMとNBR Oリングの違いは何ですか?
主な違いはポリマー構造です。 FKM にはフッ素化ポリマー鎖が含まれており、燃料、化学薬品、熱に対する高い耐性を備えています。 NBR は、優れた低温柔軟性と低コストを実現します。-
FKM Oリングはどのくらいの温度に耐えられますか?
標準の FKM O リングは通常、-20 度から +200 度まで動作します。特定の化合物は温度範囲を広げる可能性があります。
FKM Oリングはどのように取り付けられますか?
Oリングは設計された溝に配置されます。組み立て中に、相手コンポーネントが O リングを圧縮して接触圧力を生み出し、流体の漏れを防ぎます。
