ベローズ構造

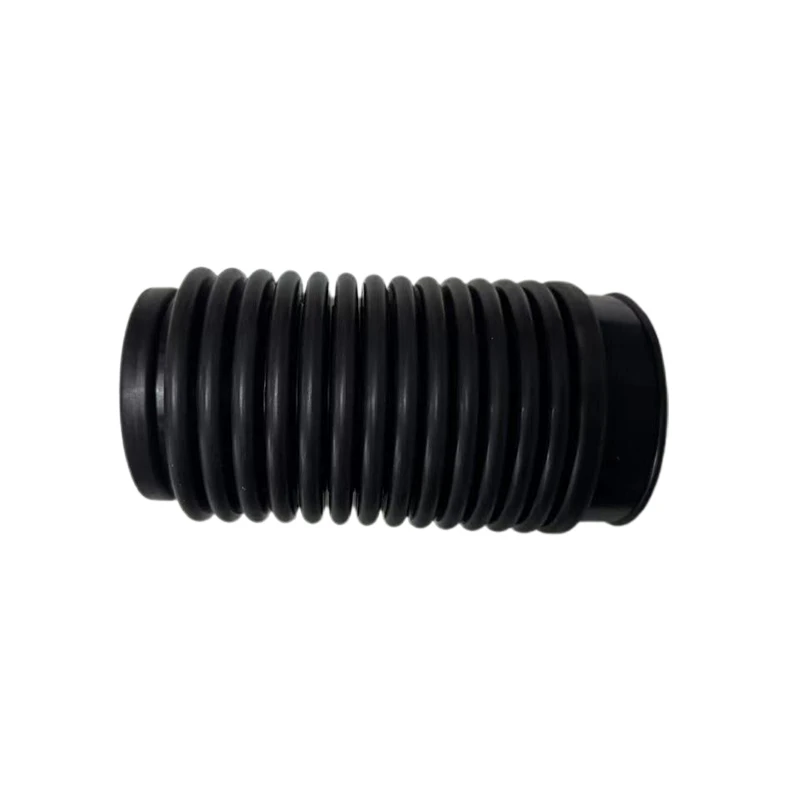

ベローズは、2 つの接続端間に柔軟な渦巻きを備えた連続成形ゴム本体として形成されています。各構造セクションは、保護されたコンポーネントの周囲に必要なクリアランスを維持しながら、変形の制御に貢献します。
- 複雑なボディ - 繰り返される曲線セクションにより、制御された拡張、圧縮、曲げに必要な柔軟な壁の形状が提供されます。
- 遷移セクション - 畳み込み間の段階的な遷移により、動きを 1 点に集中させるのではなく、蛇腹に沿って変形を分散させることができます。
- 端部セクション - 2 つの端部には、接続されるコンポーネントに応じて、異なる直径、段、溝、または取り付けプロファイルを組み込むことができます。
- 内部クリアランス - 可動コンポーネントの周囲に内部キャビティを形成して、動作ストローク中に十分なクリアランスを提供できます。
ゴム材質の選択
ゴムコンパウンドは、流体、温度、天候暴露、ベローズ周囲の機械的条件に応じて選択する必要があります。材質が異なれば抵抗特性も異なるため、実際の使用環境に適合させる必要があります。
- NBR - 一般的に、ベローズが鉱油、グリース、および一般的な機械流体にさらされる場合に考慮されます。
- EPDM - 水、湿気、オゾン、耐候性、および耐油性が主な要件ではない屋外暴露を伴う用途に適しています。
- シリコーン / VMQ - 選択された電気絶縁用途など、柔軟性と温度適応性が重要な場合に選択できます。
- FKM - より高い耐流体性が必要とされる、オイル、燃料、および特定の化学薬品を含む環境向けに検討されています。

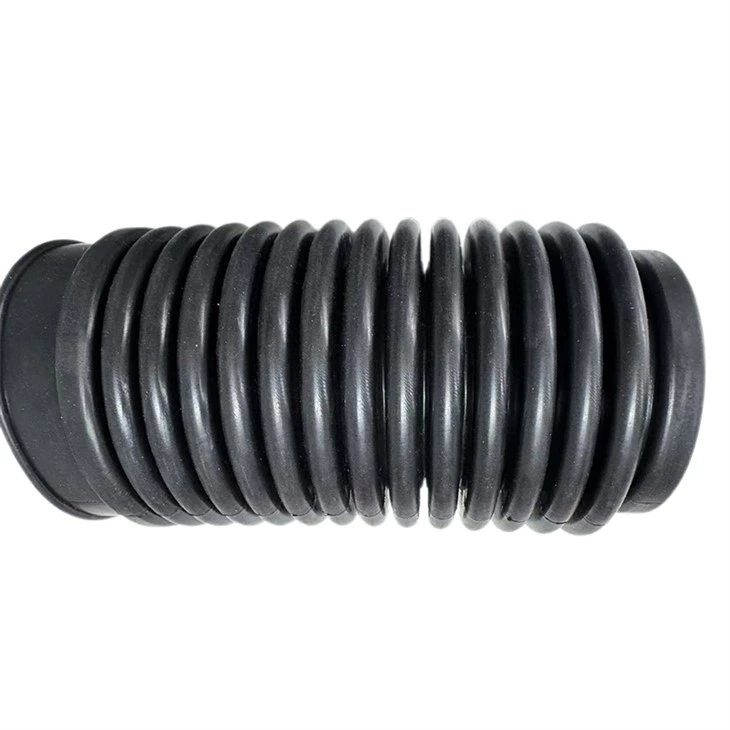

カスタムフレキシブルゴムベローズの製造
Chaoyue は、お客様のアセンブリの動作範囲、設置スペース、接続要件に合わせてカスタムのゴム製ベローズを開発します。製品開発は、図面、サンプル、CAD データ、または組み合わせコンポーネントに基づいて行うことができます。
- 畳み込み形状 - 必要な動作と利用可能な設置スペースに応じて、畳み込みの高さ、ピッチ、数量、および全体のプロファイルを開発できます。
- 端部構成 - 異なる端部直径、段付きセクション、溝、取り付けインターフェースを同じベローズ設計に組み込むことができます。
- 寸法開発 - 全長、内部クリアランス、壁面プロファイル、および重要な取り付け寸法は、承認された仕様に従って確立できます。
- サンプル-ベースの生産- 既存のベローズは、プロファイル開発、工具の準備、サンプルの承認、およびその後のバッチ生産の参考として評価できます。
よくある質問
ゴムベローズの両端の接続サイズを変えることはできますか?
はい。接続されたコンポーネントに異なるインターフェースが必要な場合は、異なる端部直径または接続プロファイルを組み込むことができます。
取り付け中にベローズが過度に伸びるのを防ぐにはどうすればよいですか?
設置では、ベローズを指定された動作位置と動作範囲内に保つ必要があります。組み立て中に過度の伸長、圧縮、またはねじりを行うと、渦巻き部分にさらなるストレスがかかる可能性があります。
ゴムベローズは部分的に圧縮された状態でも動作できますか?
設置位置と作動ストロークが設計範囲内であれば可能です。製品を選択する際には、取り付け可能な長さと必要な移動量を検討する必要があります。
